贴片加工中安装THT分立元器件如何操作
2021-01-08
在生产pcba的厂家中,无论它做的产品是不是高端还是规模有多大;现在这些厂家们都在往整合产业链的方向走,不再单纯地做SMT贴片加工或DIP插件加工,从这个角度来说我们就会遇到...
在生产pcba的厂家中,无论它做的产品是不是高端还是规模有多大;现在这些厂家们都在往整合产业链的方向走,不再单纯地做SMT贴片加工或DIP插件加工,从这个角度来说我们就会遇到THT元器件的插装,今天百千成电子就来介绍一下贴片加工中安装THT分立元器件如何操作。
一、安装顺序A面元器件:hfe座为A面插入,B面焊接。B面元器件:
(1)电容、电位器和熔丝座为A面焊接。
(2)分流器为B面插入,B面焊接。
(3)表笔插座为B面插入,B面焊接。
(4)电池扣、电源线由B面穿到A面后再插入焊孔,B面焊接,红线接“+”,线接“-”。
THT插装元件
二、注意事项和所示安装过程中,需要注意以下事项:
(1)hfe座安装完成后,需将其定位凸点与外壳对准,此过程要注意高度以免后万用表外壳合盖不严
(2)熔丝座注意方向。

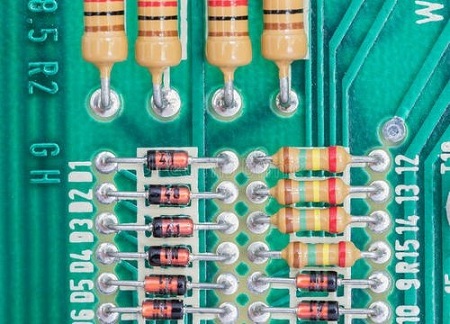

THT插装焊接
(3)表笔插座从B面插入,注意高度。
(4)分流器从B面插入,引脚与A面平齐。
做为smt贴片中最简单的加工工艺,其实THT元器件插装焊接算是一个比较简单的工序了,为什么说它比较简单呢?因为不是贴片元器件,都是可以通过肉眼看到的焊接质量的,不用特殊的检测手段,所以只要是元器件质量没有问题就不会有什么问题。
因此在贴片加工厂中,如果遇到比较多的THT插装元器件除了提供插装速度以外,对质量的检测可以大为放心。
综上所述,这就是贴片加工中安装THT分立元器件如何操作的相关知识,如果你有SMT贴片加工或DIP插件加工需要可联系百千成客服,有技术问题也可以与我们一起去探讨。
