SMT贴片加工热风焊台的使用方法
2020-12-19
在SMT贴片加工中常常会因为物料没齐、特殊器件需要单独贴等原因没有办法贴装完整。那么这个时候就会出现空贴的现象,也就是有空贴位置的出现;到最后还得人工进行焊接,那么人工焊接的时候通常会有两种方法,一种是电烙铁另一种则是热风焊台,那么下面百千成电子小编就来大概介绍下热风焊台和SMT贴片加工热风焊台的使用方法。
在SMT贴片加工中常常会因为物料没齐、特殊器件需要单独贴等原因没有办法贴装完整。那么这个时候就会出现空贴的现象,也就是有空贴位置的出现;到最后还得人工进行焊接,那么人工焊接的时候通常会有两种方法,一种是电烙铁另一种则是热风焊台,那么下面百千成电子小编就来大概介绍下热风焊台和SMT贴片加工热风焊台的使用方法。
一、SMT贴片加工热风焊台的介绍

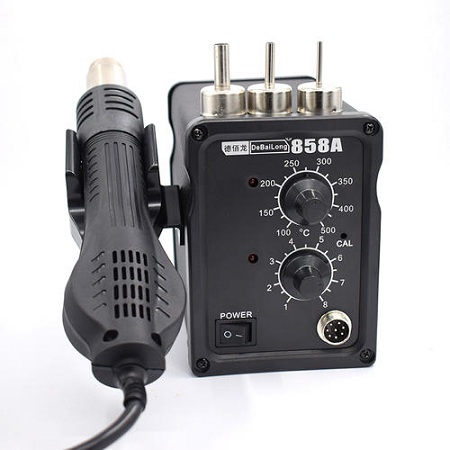

热风焊台是一种常用于贴片加工中的手动工具,通过给焊料(通常是指锡丝)供热,使其熔化,从而达到焊接或分开电子元器件的目的。热风焊台主要由气泵、线性电路板、气流稳定器、外売、手柄组件和风枪组成。正确地掌握其使用方法可以大大提高SMT贴片加工打样工作效率,如果使用不当,则可能会烧毁整个电路板。
二、SMT贴片加工热风焊台的使用方法
热风焊台的使用方法如下:
(1)根据实际情况旋转热风焊台的风力和温度档位,切记温度和风力不宜太大,以免将芯片或部件烧毁。一般将温度选择在3档,风力调节在4档。
(2)将热风焊台的电源线插入插座,并打开电源开关。这时会听到热风焊台的风扇开始“嗡嗡”地响,说明焊台正在预热,等“嗡嗡”声停止后,就可以开始使用了。
(3)将风枪嘴对准要拆焊的芯片上方2~3cm处。沿着芯片的周围焊点均匀加热,当焊点熔化后,用镊子将芯片取下。
(4)将芯片对准要焊接的部位放好,并注意引脚与PCB焊盘是否对准,以及各功能区是否放置正确,以免出现元器件反接。使用热风焊台对其焊点部位加热,直到芯片与焊接部位接触完好。
(5)为了确保焊点部位与主板接触良好,焊接完毕后用电烙铁对虚焊处进行补焊,并将短路处分开。
(6)焊接完成后,先关闭热风焊台的电源开关,这时热风焊台的风扇还在继续工作,等风扇停止转动后,再拔下电源插头。
以上就是对于SMT贴片加工热风焊台的介绍和热风焊台的使用方法,各位客户朋友们你们在制作电路板的过程中需要手工焊接的时候可以借鉴一下。同时百千成电子小编也希望各位朋友们与我们一起探讨SMT贴片加工相关技巧,共同进步!
